Im ersten Auftrag lernst Du folgende Werkzeuge kennen:
-Grundaufbau Fusion 360
-Erstellen einer Skizze in der Grundebene)
-Erstellen von Kreisen
-Erstellen eines Versatzes
-Stutzen
-Extrusion (Erstellen von Körpern aus Skizzen)
-Weiter bearbeiten von Skizzen
Ablauf Auftrag 1:

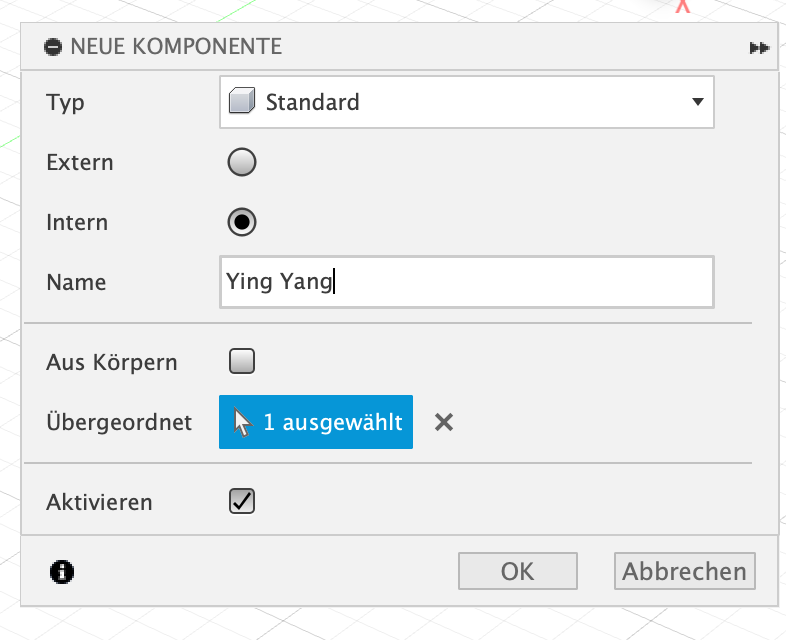

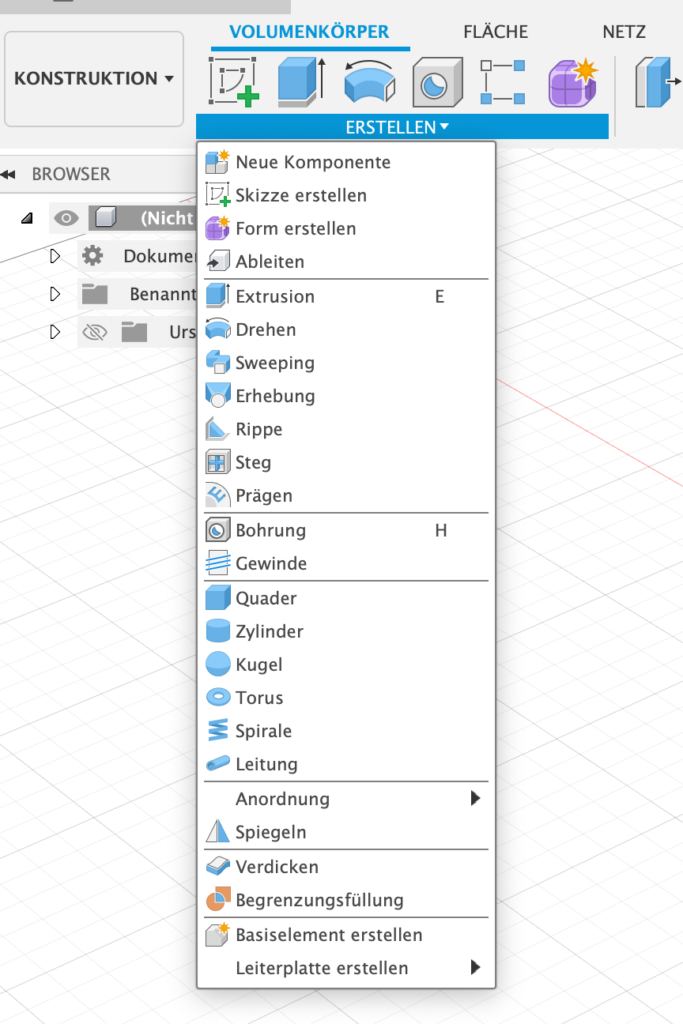

Erstelle eine neue Komponente:

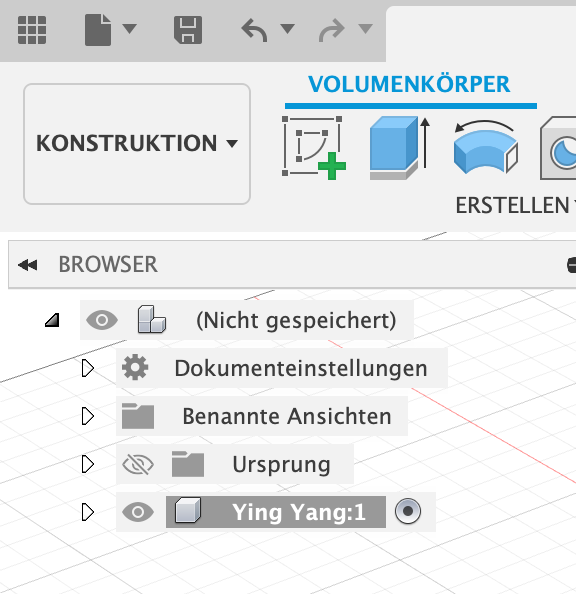

Im Browser erscheint die neue Komponente:

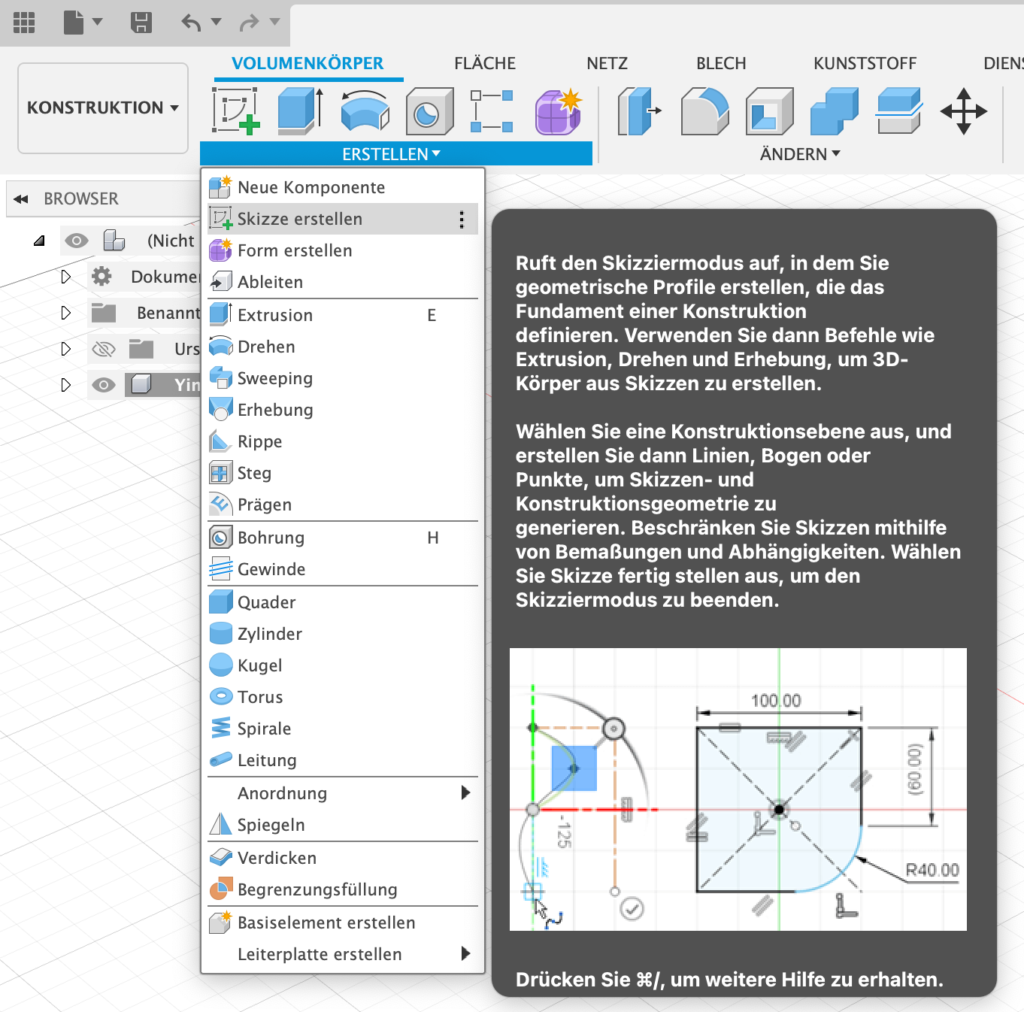

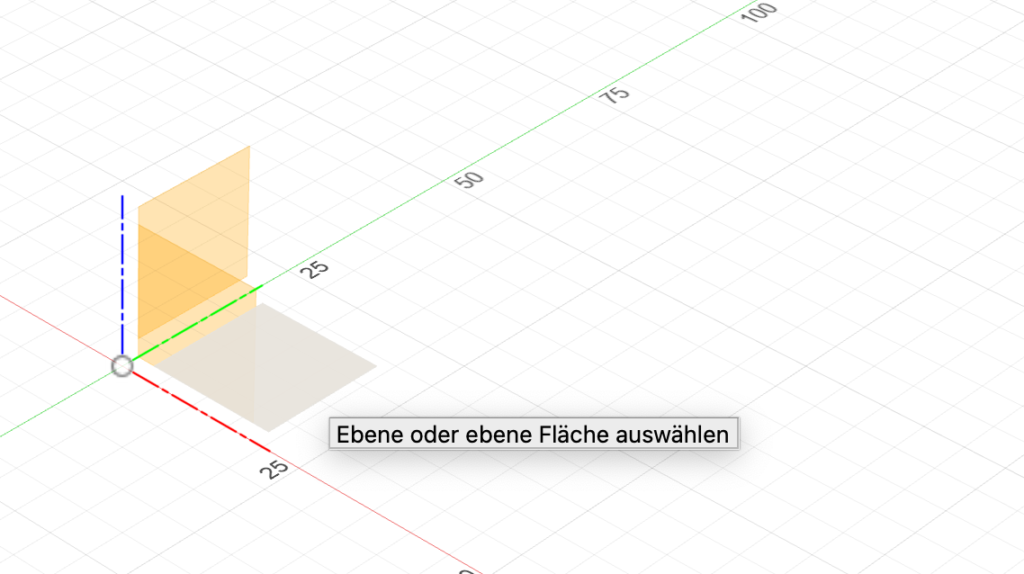

Wähle „Neue Skizze aus und wähle die Ebene aus, auf der Du die Skizze zeichnen möchtest (in unserem Fall soll das Ying Yang auf dem Boden liegen:

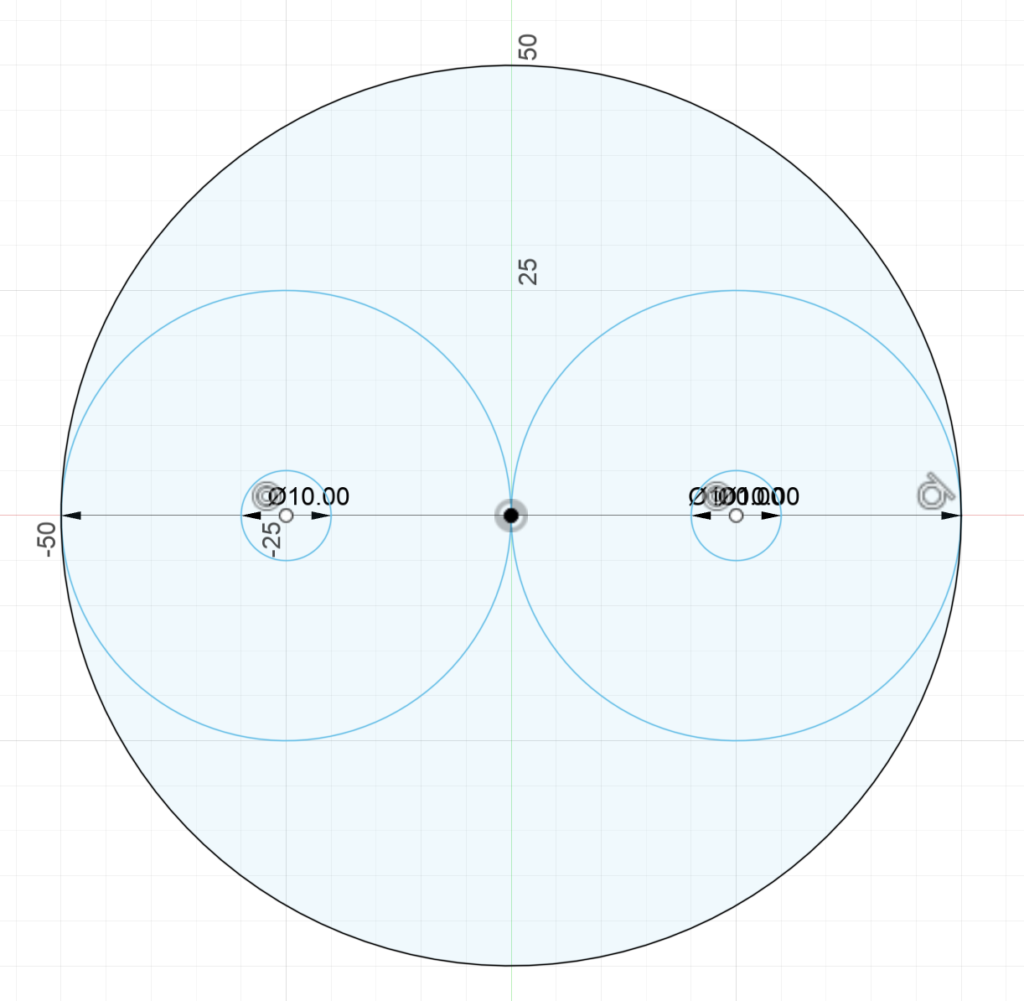

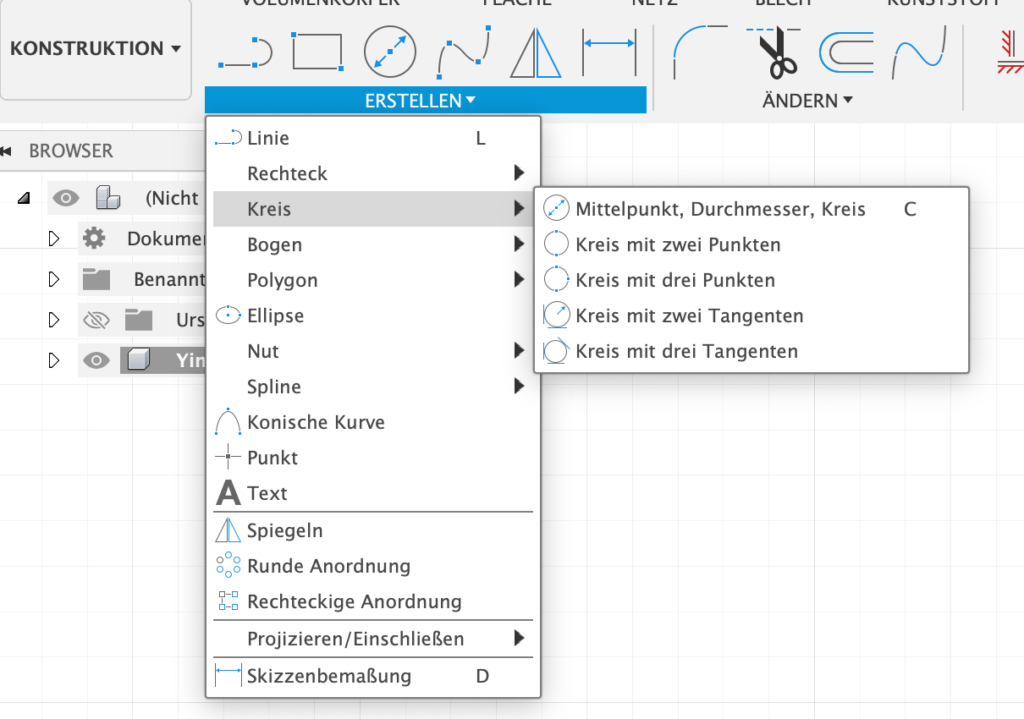

Zeichne mehrere Kreise, um das Ying Yang herzustellen:

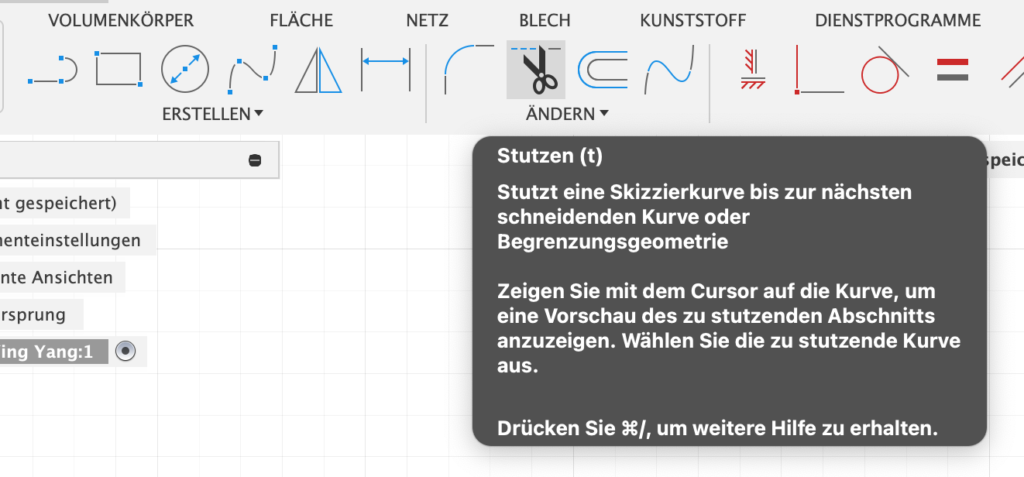

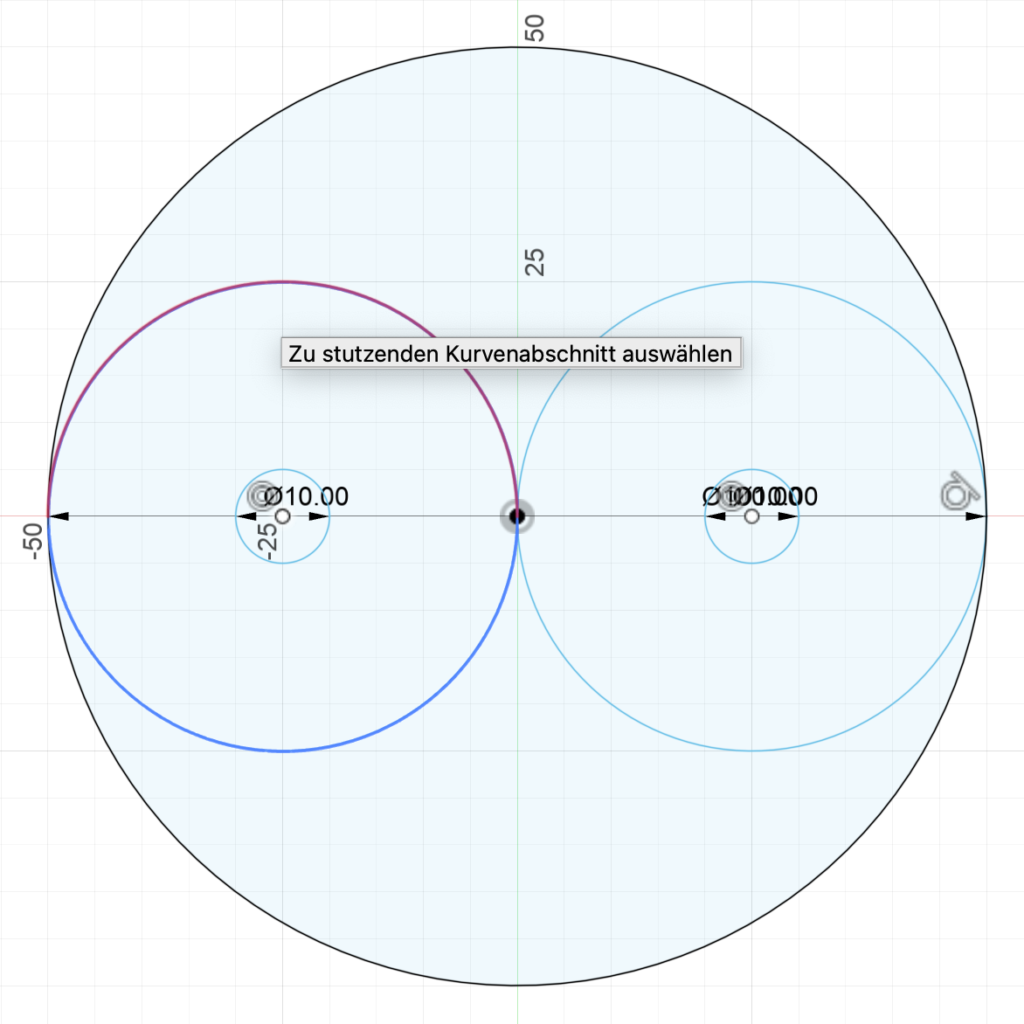

Wähle das „Stutzen“ Werkzeug aus, das wie eine kleine Schere aussieht und lösche die unnötigen Halbkreise weg.

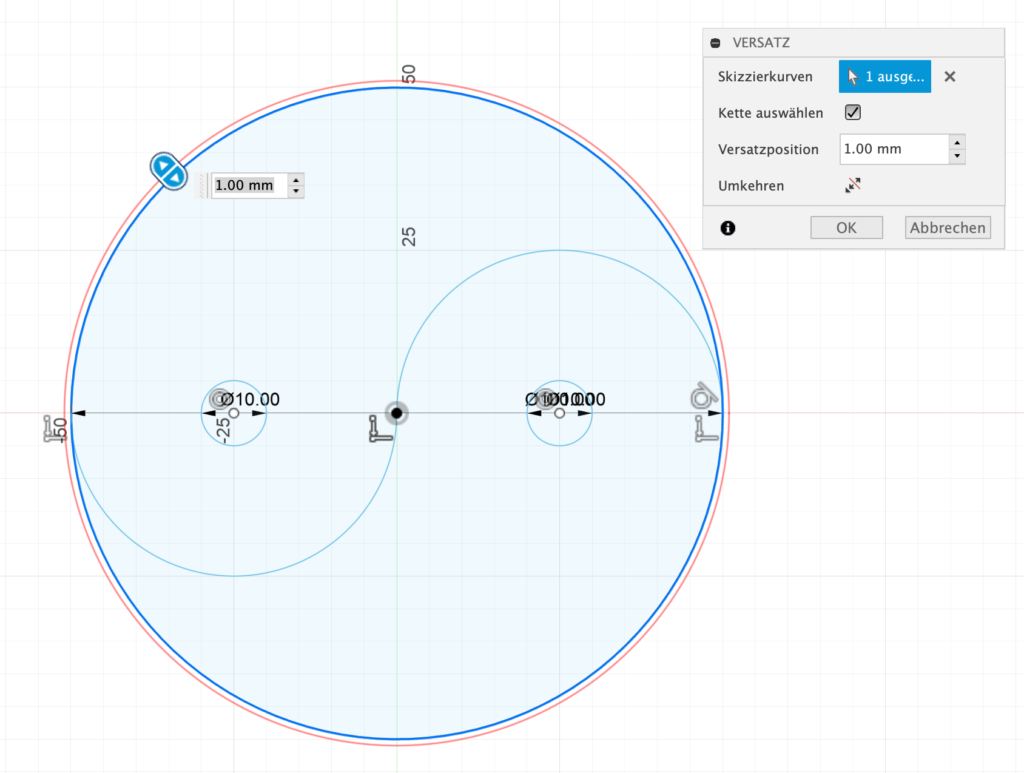

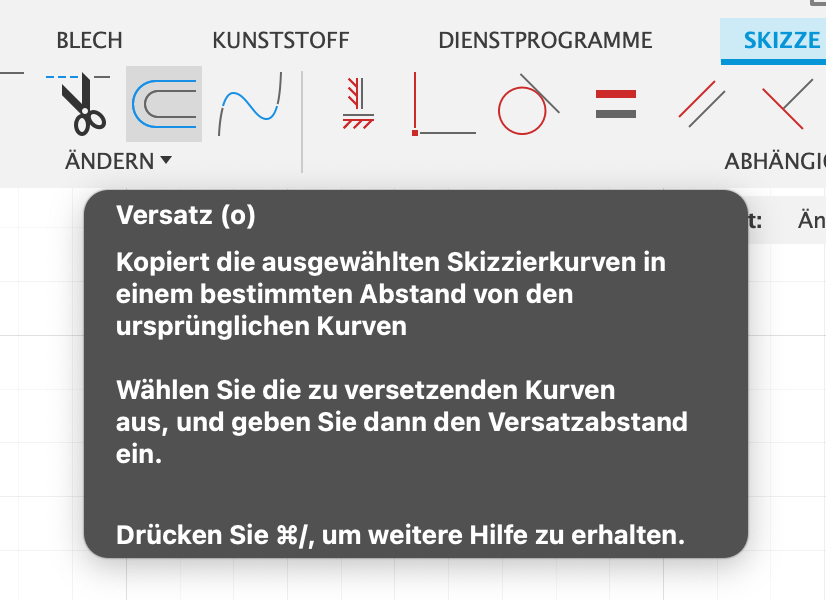

Erstelle einen Versatz des äusseren Kreises:

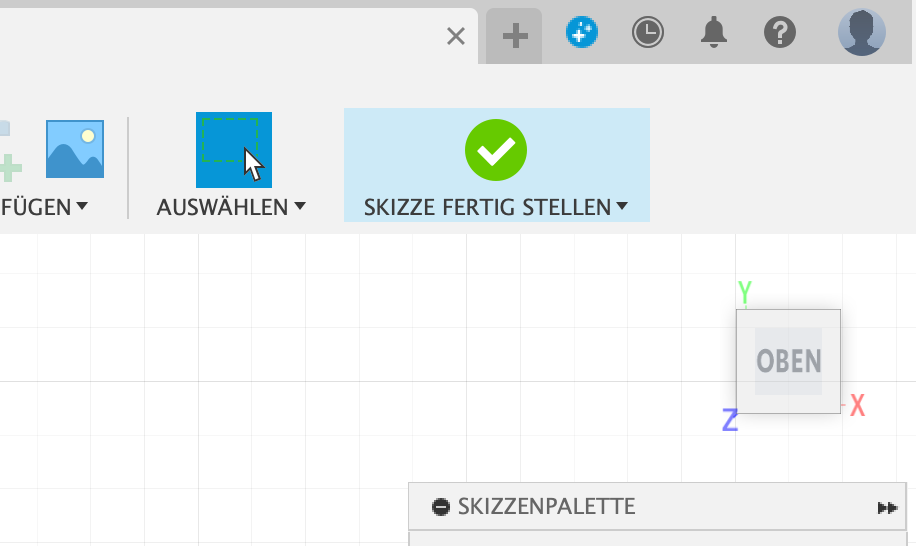

Gehe auf „Skizze fertig stellen“:

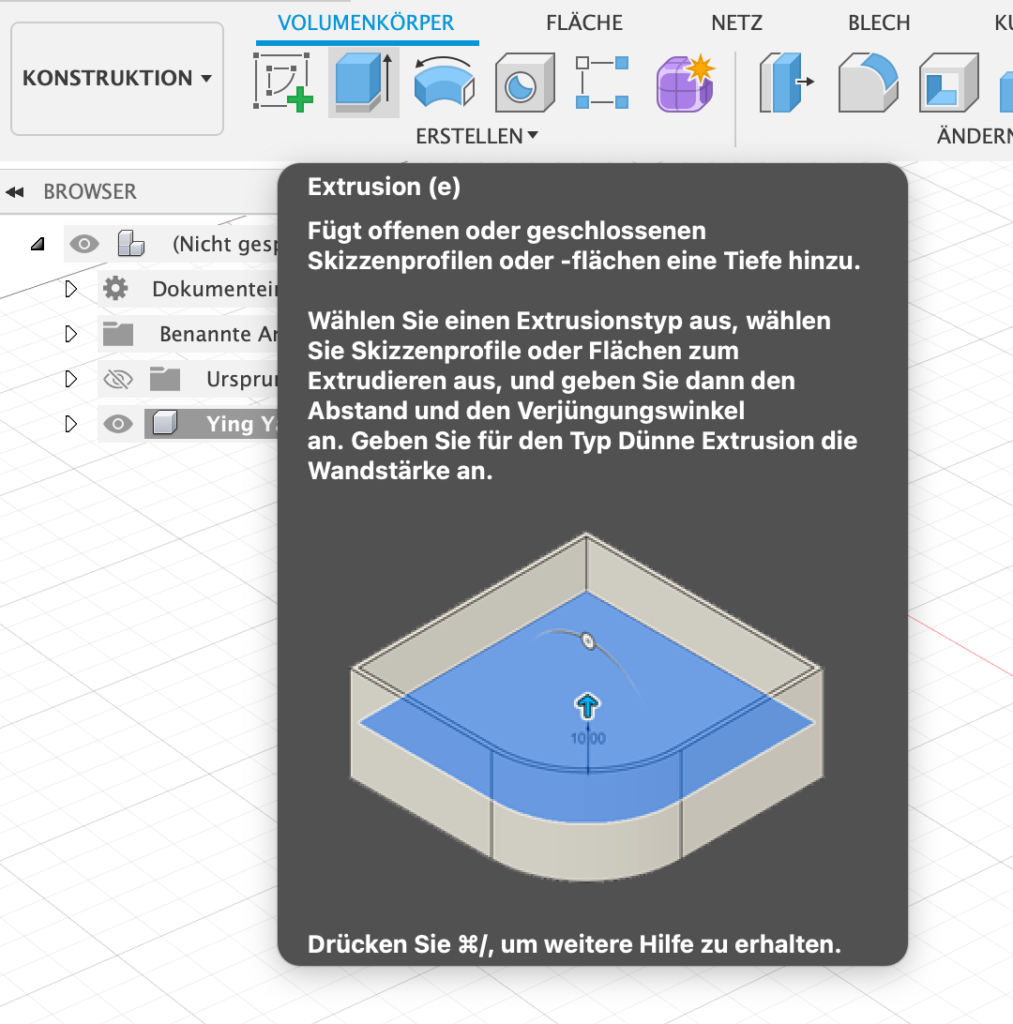

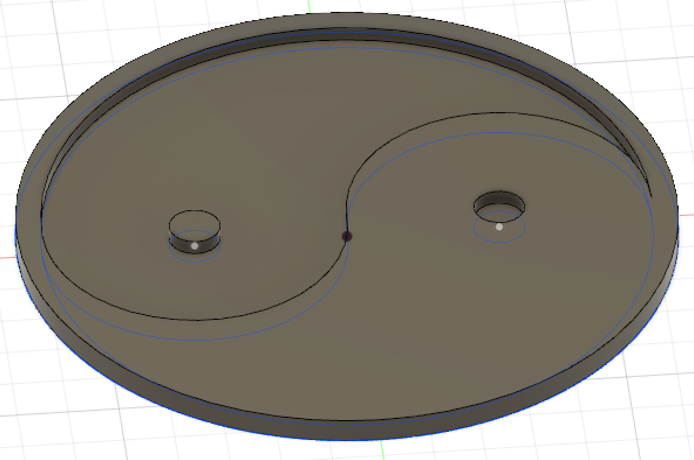

Wähle „Extrusion“ und markiere alle Teile, welche gleich hoch sein sollen. Wähle dann Deine Höhe aus:

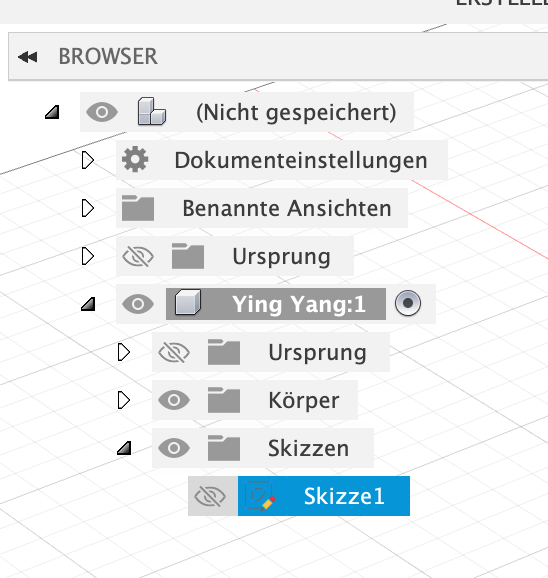

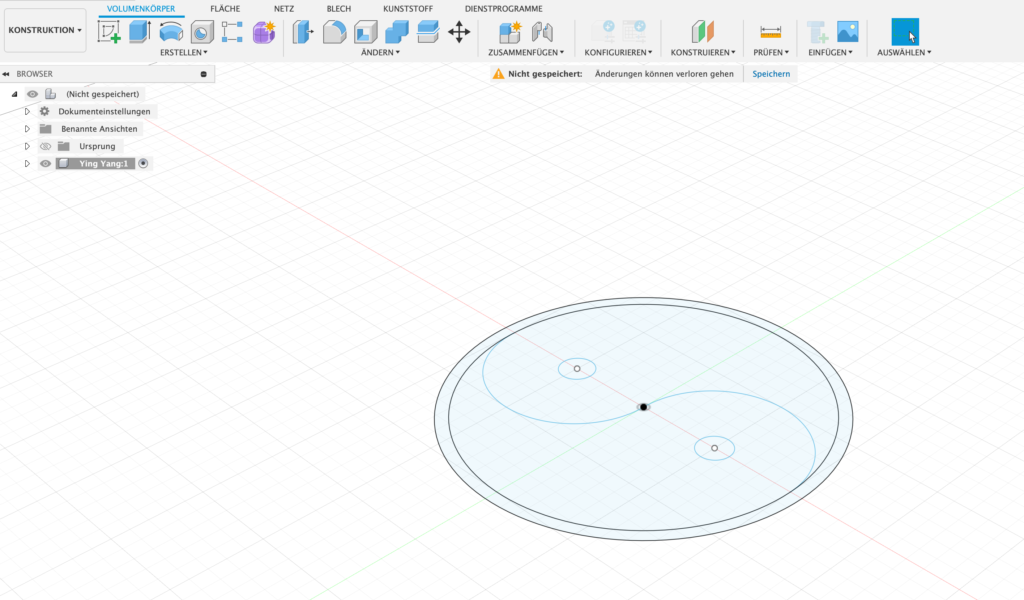

Öffne im Browser Deine Komponente, öffne die Skizze und mach sie wieder sichtbar (kleines Augensymbol links drücken):

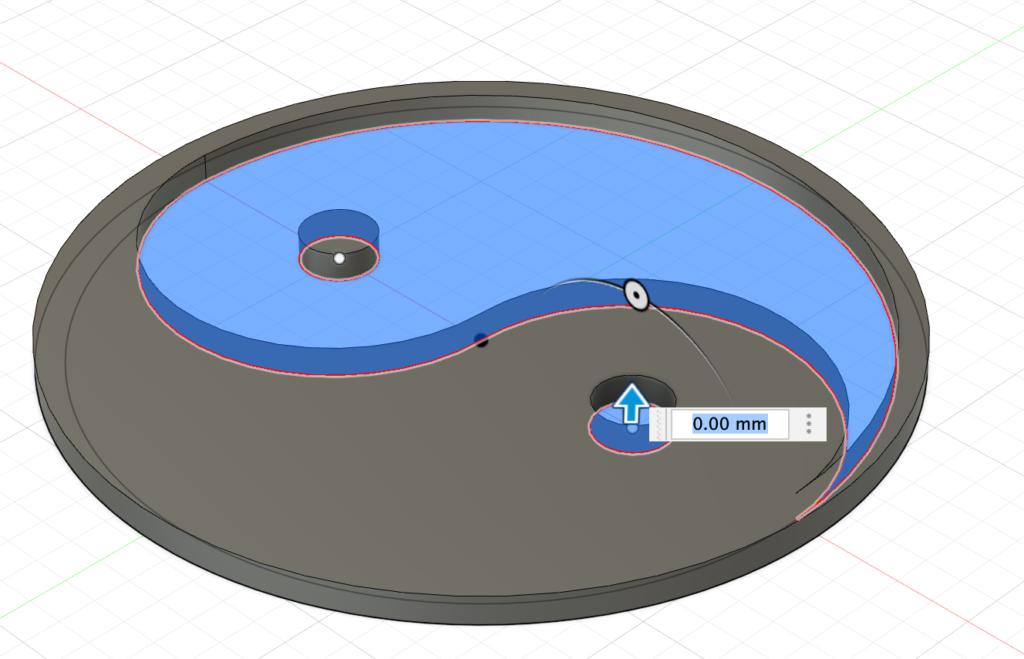

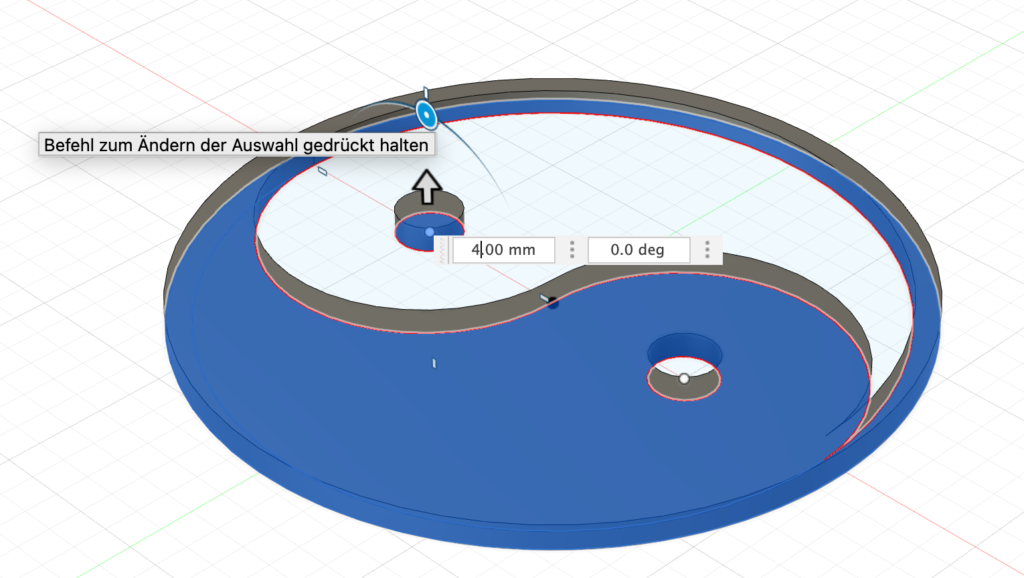

Mache ene weitere Extrusion mit den restlichen Flächen:
