Im siebten Auftrag lernst Du folgende Werkzeuge kennen:
-Skizzenbemassung
-Tangente
Ablauf des Auftrags:
- Erstelle eine neue Komponente.
- Zeichne einen Kreis.
- Zieh eine Linie, welche den Kreis berührt.

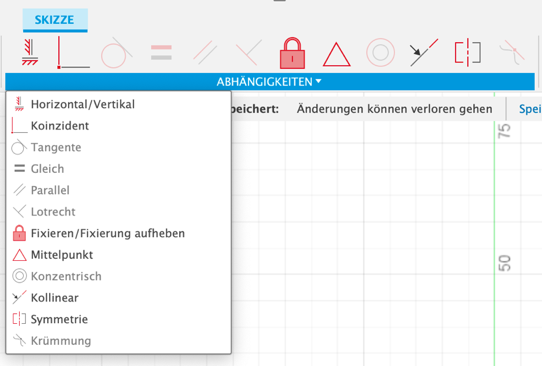

- Wähle unter «Abhängigkeiten» die Tangente aus:
- Wähle den Kreis und die Linie aus. Die Abhängigkeit wurde erstellt.
- Mit der «esc» Taste kommst Du aus dem Tangentenmenu raus.

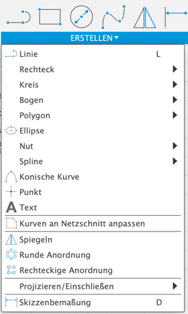

- Wähle bei «erstellen» die Skizzenbemassung aus:

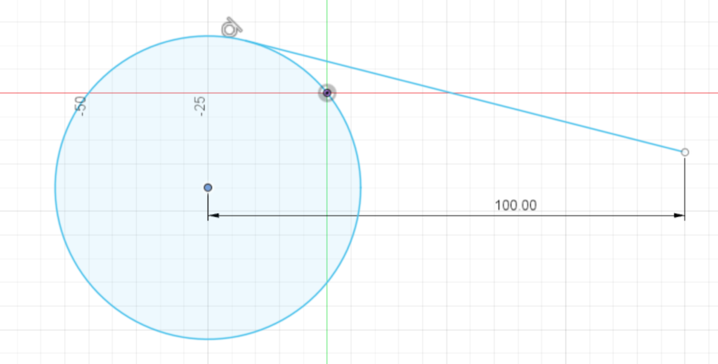

- Wähle das Ende der Linie und anschliessend den Kreismittelpunkt aus.
- Mit der «esc» Taste kommst Du aus dem Bemassungsmenu raus.

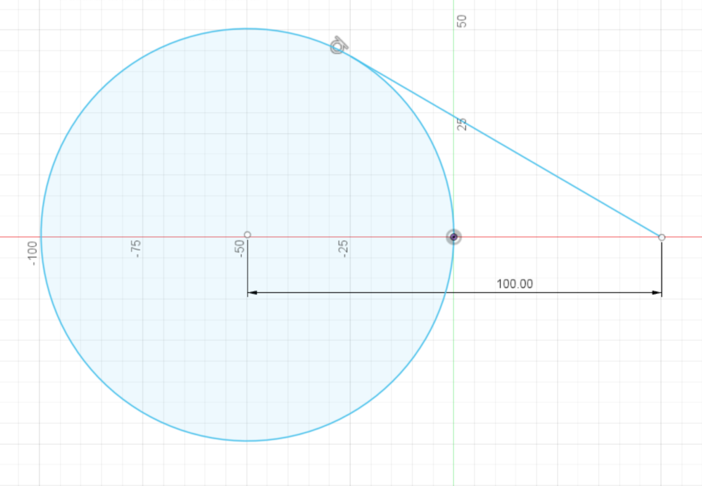

- Wenn Du nun den Kreismittelpunkt verschiebst oder das Ende der Linie, dann werden diese Abhängigkeiten immer behalten.
